电容式触摸开关芯片
金属面滑动触摸芯片选型表
|
P/N |
Package |
输出方式 |
最多按键数 |
类别 |
|
VM8236D-W01 |
SOP8 |
CMOS直接输出 |
1 |
高性能水位检测及触控(金属及非金属面) |
|
VM8236D-Y2 |
SOP8 |
CMOS直接输出 |
2 |
高性能水位检测及触控(金属及非金属面) |
|
VM8236D-Y4 |
SOP16 |
CMOS直接输出 |
4 |
高性能水位检测及触控(金属及非金属面) |
|
VM8236D-Y6 |
SOP16 |
CMOS直接输出 |
6 |
高性能水位检测及触控(金属及非金属面) |
|
VM8236B-Y8 |
SOP16 |
BCD输出 |
8 |
高性能水位检测及触控(金属及非金属面) |
|
VM8236C-Y8 |
SOP16 |
串口输出 |
8 |
高性能水位检测及触控(金属及非金属面) |
|
VM8236II-Y8 |
SOP16 |
IIC输出 |
8 |
高性能水位检测及触控(金属及非金属面) |
|
VM8236Z-Y8 |
SOP16 |
归零码输出 |
8 |
高性能水位检测及触控(金属及非金属面) |
|

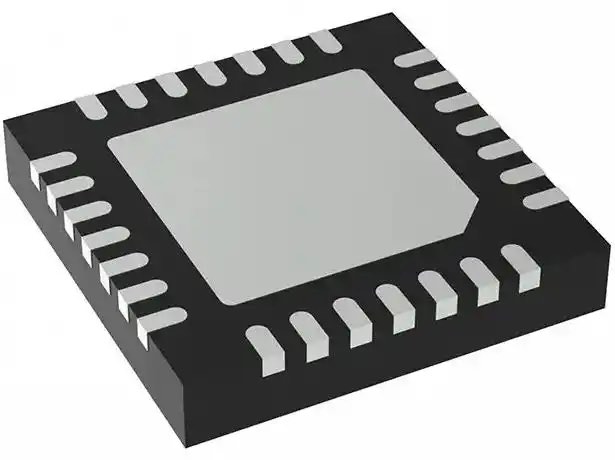

VM8237C-Y12 |
QFN24 |
简易I2C（写完地址即读） |
12 |
高性能水位检测及触控(金属及非金属面) |
金属面滑动触摸芯片是一种用于检测金属表面触摸和滑动操作的集成电路芯片。
工作原理：通常基于电容感应原理。当手指触摸或在金属面上滑动时，会改变金属面与芯片之间的电容值，芯片通过检测这种电容变化来感知触摸和滑动动作，并将其转化为相应的电信号，再经过内部的信号处理电路进行分析和编码，最终输出可被其他设备识别的数字信号，以实现对设备的控制或交互。
特点
高灵敏度：能够精确检测到轻微的触摸和细微的滑动动作，确保用户操作的准确响应。
防水抗干扰：内置特殊算法和电路设计，具备良好的防水性能和抗电磁干扰能力，可在潮湿环境或复杂电磁环境中稳定工作。
宽工作电压范围：一般支持较宽的工作电压，能适应不同的电源供应条件，提高了芯片的适用性和兼容性。
低功耗：采用节能设计，降低了芯片的功耗，有助于延长设备的电池续航时间，适用于电池供电的设备。
应用场景
智能家居：如智能灯具、窗帘、空调、热水器等设备的触摸控制界面，用户可以通过在金属面板上滑动来调节亮度、温度、开合度等参数。
汽车电子：用于汽车的中控台、空调控制区、座椅调节等部位，实现触摸滑动操作来控制音量、温度、座椅位置等功能，提升车内的科技感和操作便利性。
工业控制：在工业设备的操作面板上，工人可以通过金属面滑动触摸芯片进行参数设置、菜单导航、设备状态切换等操作，适应工业环境中的复杂条件。
医疗设备：应用于医疗设备的控制面板，方便医护人员在操作过程中进行触摸滑动控制，如调节仪器参数、切换显示界面等，同时满足医疗环境对设备可靠性和卫生的要求。
