LED数码管驱动芯片

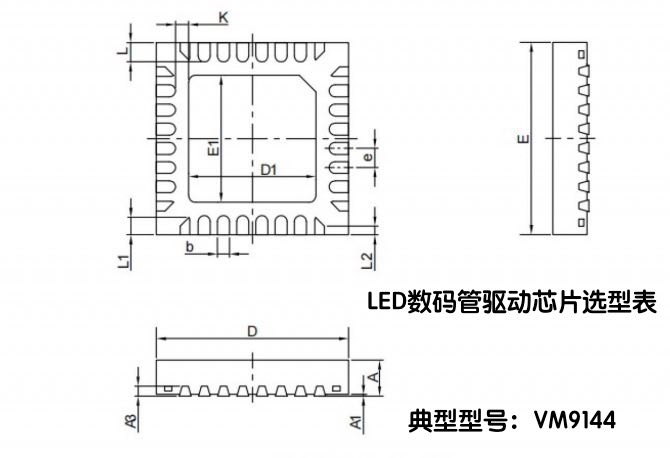

LED数码管驱动芯片选型表
|
驱动IC型号 |
接口 |
电流范围 |
电流等级 |
灰度等级 |
电流精度 |
行扫描数 |
列通道数 |
点阵数 |
地址译码 |
低功耗 |
工作电压 |
封装 |
|
VM8064QN |
2线20MHz |
6~30mA |
64 |
256 |
6% |
8 |
8 |
64(8x8) |
支持 |
支持 |
2.9～5.5V |
QFN20 |
|
VM8088QN |
2线20MHz |
6~30mA |
64 |
256 |
6% |
8 |
11 |
88 (8x11) |
支持 |
支持 |
2.9～5.5V |
QFN24 |
|
VM8096QN |
2线20MHz |
6～30mA |
64 |
256 |
5% |
8 |
12 |
96 (8x12) |
支持 |
支持 |
2.9～5.5V |
QFN24 |
|
VM8128QN |
2线20MHz |
6～40mA |
64 |
256 |
5% |
8 |
16 |
128 (8x16) |
支持 |
支持 |
2.9～5.5V |
QFN28 |
|
VM8135QN |
2线20MHz |
6～30mA |
64 |
256 |
5% |
9 |
15 |
135(9x15) |
支持 |
支持 |
2.9～5.5V |
QFN28 |
|
VM8144(工业级) |
2线20MHz |
1.5～45mA |
64 |
256 |
5% |
12 |
12 |
144 (12x12) |
支持 |
支持 |
3.1～5.5V |
QFN32、QFN40 |
|
VM9144 |
2线20MHz |
1.5～30mA |
64 |
256 |
5% |
12 |
12 |
144 (12x12) |
支持 |
支持 |
2.9～5.5V |
QFN32 |
LED 数码管驱动是指通过电路或芯片控制 LED 数码管显示数字、字符或符号的技术。其核心目标是实现亮度均匀、低功耗、高可靠性的显示，并简化与微控制器（如单片机）的接口。
一、专用驱动芯片驱动
原理：使用集成驱动芯片替代单片机直接控制，芯片内部集成译码、锁存、驱动电路。
特点：
优点：大幅节省 I/O 口（仅需 2-3 根线，如 SPI/I²C 接口），支持亮度调节、自动扫描等功能。开发难度低。
二、关键技术与设计要点
1. 电流控制（恒流驱动）
目的：避免电压波动导致亮度不均，延长数码管寿命。
2. 接口协议（I²C）
I²C（两线式串行总线）：低速同步通信，仅需 SCL（时钟）和 SDA（数据）两根线。
三、典型应用场景
1. 消费电子
电子钟 / 计时器。
显示面板：白色家电显示面板，如微波炉 / 空调面板。
2. 工业仪表
计数器 / 万用表。
工业控制器。
3. 公共显示
公交车站显示屏：大尺寸数码管 + 恒流驱动芯片。
电梯楼层显示器：动态扫描驱动，实时显示楼层号，需抗电磁干扰设计。
