LED数码管显示控制方案
在 LED 显示控制领域，LED 驱动芯片与 MCU 的组合方案是实现多样化显示功能的关键。MCU 负责数据处理、逻辑控制和通信管理，LED 驱动芯片则专注于将 MCU 输出的信号转换为驱动 LED 所需的电流和电压。不同的芯片组合在性能、功耗、成本和功能上各有特点，适用于不同的应用场景。
（一）工作原理

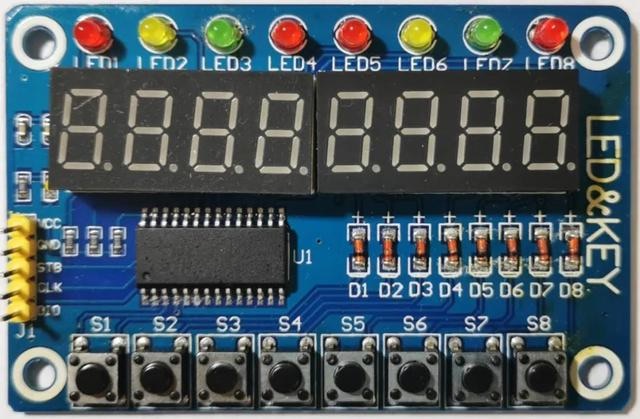

专用芯片控制方案采用专门为 LED 数码管显示设计的驱动芯片，如VM8144、VM9144等。这些芯片集成了译码、驱动、扫描等功能，主控芯片只需通过简单的I²C通信接口向专用芯片发送显示数据和控制命令，专用芯片即可自动完成数码管的显示控制。例如，VM8144芯片通过 I²C 接口接收数据，内部电路自动将数据转换为数码管的段选和位选信号，驱动数码管显示 。
（二）性能特点
优势：简化硬件设计，无需复杂的驱动电路和扫描程序，只需将数码管与专用芯片连接即可；功能丰富，具备亮度调节、译码方式选择、扫描位数设置等多种功能，方便灵活配置；可靠性高，专用芯片经过优化设计，稳定性和抗干扰能力强。
（三）适用场景
适用于对开发周期要求较短、需要实现复杂显示功能、对显示效果和稳定性要求较高的项目，如智能仪表、高端电子设备的显示面板等 。家电显示面板及工业显示面板等场景；
微聚芯常见的 LED 驱动芯片（VM9144及VM8144等）与 MCU 组合方案，为实际项目选型提供参考。
系列介绍
通用嵌入式组合方案
低功耗嵌入式组合方案
智能物联网组合方案
对比维度
ARM Cortex-M0/M3+VM9144
低功耗MCU+VM9144
ESP32+VM9144
工作原理
MCU通过IIC接口与VM9144进行通信，向其发送控制命令和显示数据。VM9144接收到数据后，自动进行译码、扫描和驱动操作。MCU 还可通过控制命令设置VM9144的工作模式、亮度等级等参数 。
MCU 选用低功耗的MCU系列，该系列单片机采用32 位 RISC V架构，具有超低功耗特性，支持多种低功耗模式，在待机模式下功耗可低至 μA 级。LED 驱动芯片采用VM9144，采用 I²C 通信协议，内置 RC 振荡电路，无需外接晶振，具有低功耗、高集成度的特点 。
MCU 采用 ESP32，它集成了双核处理器、Wi-Fi 和蓝牙双模通信模块，具有强大的处理能力和丰富的网络通信功能。
性能特点
处理性能强大，能够快速处理复杂的显示算法和控制逻辑，支持动态图形显示、动画效果等；丰富的外设资源便于与其他设备进行通信和集成，如连接传感器实现数据实时显示，通过蓝牙或 Wi-Fi 实现远程控制；性能特点功能丰富，简化了硬件设计和软件编程，提高开发效率 。
功耗极低，非常适合电池供电或对功耗要求严格的嵌入式设备；VM9144集成度高，减少了外围电路元件数量，降低硬件成本和 PCB 面积；I²C 通信协议只需两根线即可实现通信，节省 MCU 的 I/O 口资源 。
ESP32 通过单总线向 VM2158发送控制数据，每个VM2158像素点在接收到数据后，提取属于自己的数据，驱动内部的 RGB 芯片发光，并将剩余数据传输到下一个像素点，实现级联控制。ESP32 可通过 Wi-Fi 或蓝牙与手机 APP、智能家居平台进行通信，接收用户的控制指令，如调整灯光颜色、亮度，切换显示模式等，然后将相应的数据发送给 VM2158实现显示效果的改变 。
适用场景
适用于工业控制仪表显示、智能家电显示面板、小型广告机等对显示效果和功能要求较高的场景 ，如工业温度控制器的显示屏、智能空调的显示界面、商场小型促销广告屏等 。
适用于电子血压计、血糖仪、智能手环等便携式医疗设备和穿戴设备的显示，以及智能水表、电表等低功耗远程抄表设备的显示 。
适用于智能家居氛围灯、智能广告屏、舞台灯光控制系统等需要实现智能控制和绚丽显示效果的场景 ，如家庭客厅的氛围灯带控制、商场大型智能广告屏、舞台演出的灯光特效控制等 。
