LED/LCD/TFT串口屏方案

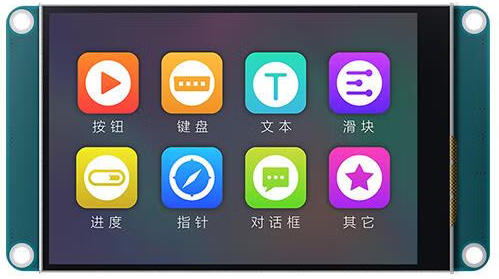

小尺寸串口屏方案

-----微聚芯科技提供完整的方案开发

1、完整的售前支持体系，确定软硬件及UI设计；

2、完整的售后支持体系，优质的现场技术支持服务；

方案概述

小尺寸串口屏在当今电子产品中应用广泛，从智能家电的简洁状态显示，到工业控制的参数监控，再到便携设备的交互界面，都能看到其身影。本方案聚焦于将小尺寸MCU界面TFT屏转化为串口屏，适用于1.7” - 5.5” 、分辨率1800*1480以下的屏幕，为各类对显示有需求的产品提供高效、低成本的解决方案。

微聚芯适用芯片及特性

这些芯片专为小尺寸串口屏设计，具备将小尺寸MCU界面TFT屏快速转变为串口屏的能力。它们能够高效地处理串口通信指令，实现对TFT屏显示内容的精准控制。在硬件设计上，该系列芯片集成度高，减少了外围电路的复杂性，降低了PCB设计难度和成本。

整合型串口屏方案（VM823X系列）

VM8234适用场景与特性：适用于显示需求单纯、无需其他扩展应用且对PCB尺寸要求小的场景。内部集成32bit MCU和TFT图形加速器，MCU主频可达72MHz，拥有64Kbytes Flash、8Kbytes SRAM。通过Uart、USB串口通讯，主控端MCU能以简易指令将显示内容传递给TFT驱动器。其自带的图形加速、PIP（Picture - in - Picture）、几何图形绘图等功能，极大提升了TFT显示效率，降低了MCU处理图形显示的时间。支持320*240（QVGA）到1280*1024（SXGA）分辨率的16/18bits RGB接口显示屏，内建128Mb显示内存，可支持从2灰阶到262K颜色显示。例如在一些简单的智能小家电，如智能插座的显示屏控制中，VM8234可凭借其简洁的功能和小巧的尺寸，完美实现插座状态、电量统计等信息的显示。

-VM8235适用场景与特性：针对显示需求复杂、需其他扩展应用并支持二次开发的情况。内部结合Cortex - M4 MCU及2D TFT图形显示加速器，M4主频可达150MHz，包含508Kbytes Flash、256Kbytes SRAM。除具备基本串口屏功能外，还拥有丰富接口，如多组SCI（Uart）可连接蓝牙、WiFi模块，USB接口、SD卡接口，模拟输入AIN、PWM及INT中断等接口，且这些接口可灵活设置为普通IO接口，同时自带RTC时钟。强大的硬件图形加速引擎（BTE）和几何绘图引擎，支持显示旋转、画面镜射、画中画（PIP/子母画面）及图形混合透明显示，还有画点、画线等多种绘图功能。适用于汽车仪表盘、工业控制复杂人机交互界面等场景，能实现绚丽且功能丰富的显示效果。

VM8236适用场景与特性：适用于显示需求单纯但需摄像镜头且支持二次开发的场景。同样集成了相关功能模块，可满足如一些简易监控设备中，结合摄像镜头采集画面并在TFT屏上显示的需求，同时为后续功能扩展提供开发空间。

扩展型串口屏方案（MCU + VM823X系列）

适用场景与搭配

适用于显示需求复杂、需其他硬件扩展应用且对PCB尺寸要求不高的场景。以工业控制领域为例，当需要在4.3” - 7” 、分辨率1280*1024以下的TFT屏上实现复杂的工艺流程监控、大量数据图表显示以及与多种外部设备通信时，采用此扩展型方案，通过主MCU进行整体系统控制，负责高效的TFT屏显示控制，可灵活扩展硬件资源，满足复杂的功能需求。

软件支持与开发流程

开发软件

通常会搭配专门的串口屏开发软件，这些软件功能强大，用户可在软件中设计图片、动画等UI结构流程，然后将其导入到对应的芯片中，完成TFT显示开发。在开发过程中，基本无需修改芯片内部MCU程序，也无需深入了解芯片内部寄存器及控制方式，极大降低了开发难度，缩短了开发周期。

开发流程

1. 需求分析与方案选型：根据产品对显示的需求，如屏幕尺寸、分辨率、显示内容复杂程度、是否需要扩展功能等，选择合适的芯片方案。例如，若产品为简单的电子秤，仅需显示重量数值和单位，选择小尺寸串口屏方案即可；若为智能车载导航设备，需要复杂的地图显示、触摸交互及与其他车载系统通信，则整合型或扩展型方案。

2. 硬件设计与搭建：依据所选芯片的硬件接口要求，设计PCB电路，包括电源电路、串口通信电路、TFT屏接口电路等。在设计过程中，要注意信号完整性、电源稳定性等问题。

3. 软件设计与调试：使用相应的开发软件进行UI设计，创建各种显示元素，如文本框、按钮、图表等，并设置其属性和交互逻辑。例如，在设计智能家电的串口屏界面时，设计开关按钮的样式、位置以及点击后的响应动作。将设计好的UI结构流程通过开发软件导入到芯片中，同时，主控端MCU编写与串口屏通信的程序，按照串口协议格式发送指令，控制屏的显示内容更新。在调试过程中，利用串口调试工具检查通信是否正常，查看屏的显示效果是否符合预期，对出现的问题进行逐步排查和解决。

方案优势

1. 成本效益：小尺寸串口屏方案整体成本较低，无论是芯片本身价格，还是在硬件设计中减少外围电路带来的成本降低，都能为产品开发者节省成本。特别是在大规模生产时，成本优势更加明显，适合对成本敏感的消费电子、小型工业设备等领域。

2. 开发便捷性：通过简单的串口指令即可控制显示，搭配功能强大的开发软件，开发者无需深入了解复杂的显示驱动知识，就能快速完成产品显示部分的开发，大大缩短了产品上市周期。

3. 灵活性：多种芯片方案可满足不同应用场景的需求，从简单显示到复杂交互、扩展功能，都能找到合适的解决方案，为产品的功能升级和多样化设计提供了可能。
